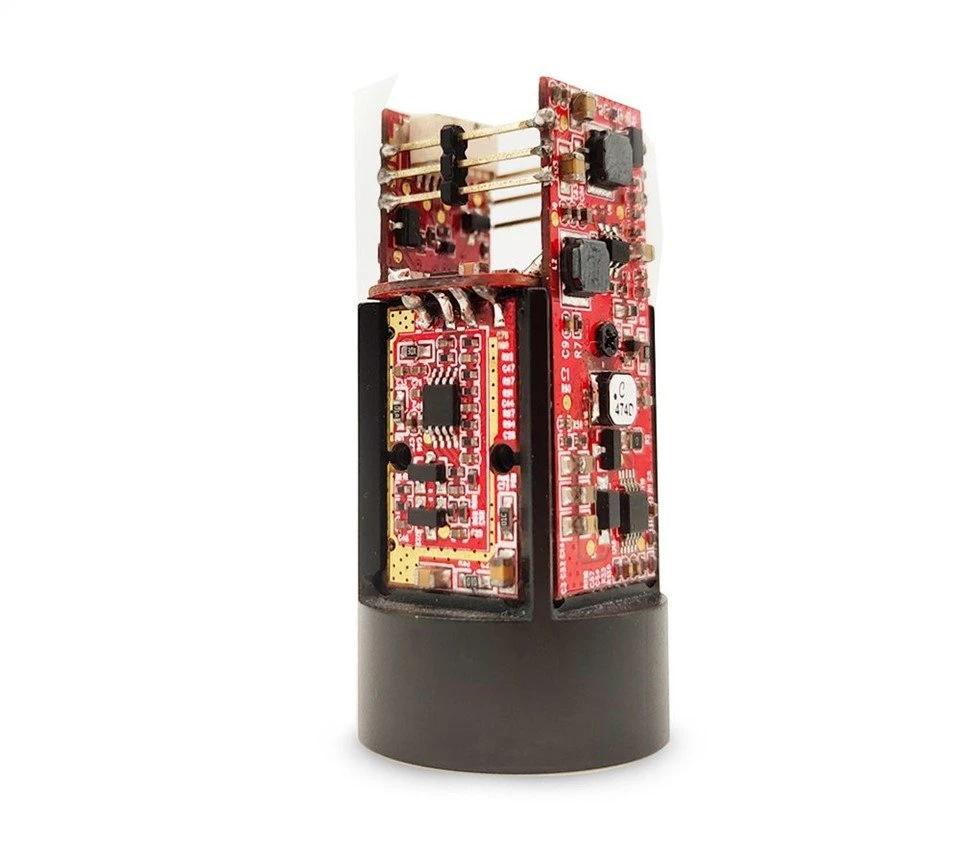

Mali laserski modul za oem rangefinder
Sposobnost raspona proizvoda definirana pod sljedećim uvjetima:
1) Cilj mjerenja je s umjerenom reaktivnošću kao što su zidovi zgrade.
2) Izmjereni objekt je okomit s laserskim smjerom emisije.
3) Vremenska prognoza je sunčana, ali ne i izravna sunčeva svjetlost.
Napomena: Da biste dobili bolje mjerenje, predlaže se da se proizvod montira na stativ kada ciljate udaljene objekte, tako da se smanji trema stroja tijekom mjerenja.
Tehnički pokazatelji | Parametar performansi | Parametar performansi |
Tehnički pokazatelji funkcije D | Tehnički pokazatelji funkcije H/AH/V | |
polje Aplikacije | Drone / Sigurnost / Čistač / Otkrivanje prometa | Jedan cilindar / dvostruki cilindar |
Emisijski otvor blende | 6mm | 6mm |
Primanje otvora blende | 17mm (75%) | 17mm (75%) |
Raspon raspona (zgrade) | 0,15m~10/20/30/100/200m | 5m~ 600/1200/1500/3000m |
Točnost raspona (zgrada) | ±3 cm | <400m ±1m;="">400m ±0,4% |
Učestalost raspona | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Vrsta prikaza | - | LCD |
Tip lasera | 905nm | 905nm |
Napon napajanja | 3.3~ 5V | 3.3~ 5V |
Komunikacijsko sučelje | Standardno kao TTL (ostalo po mjeri) | Standardno kao TTL (ostalo po mjeri) |
težina | oko 20±1 | oko 20±10 |
vodootporna razina | IP67 | IP67 |
Otpornost na udarce | 800G/ms (10 puta/s) | 800G/ms (10 puta/s) |

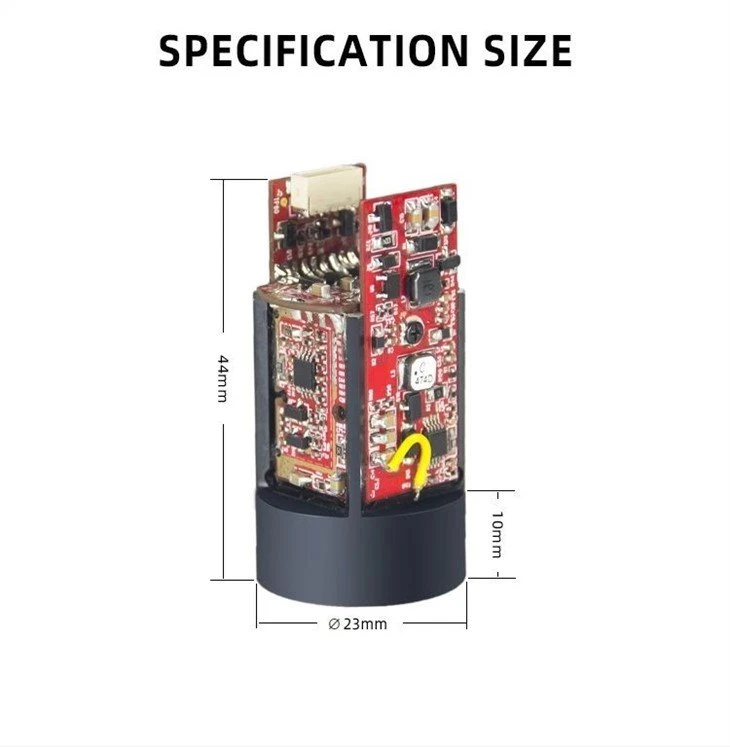

veličina | ¢23 x44mm | ¢23 x44mm |
Radna temperatura | -20°C~50°C | -20°C~50°C |
Brzina prijenosa podataka | 9600/ 115200/ 230400 (izborno) | 9600/115200bps |
Energetski otpad | 0,8 w (stanje pripravnosti), 1W (mjerenje) | 0,8w (stanje pripravnosti), 1W (mjerenje) |
Modul raspona može brzo i točno osigurati mjerenje udaljenosti za glavni upravljački sustav;

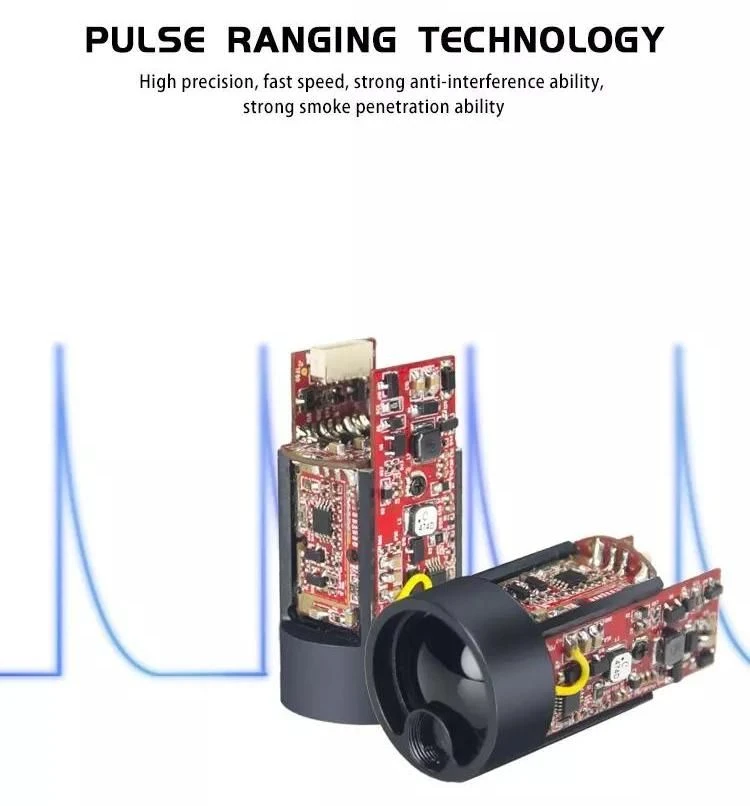

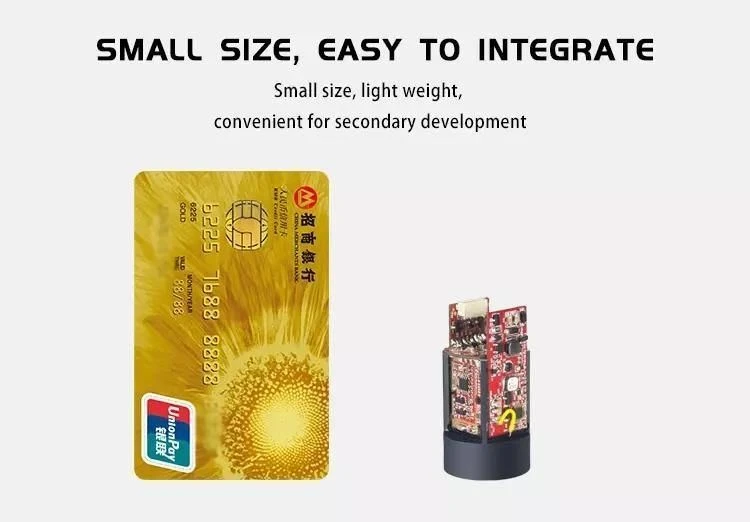

Ovaj modul koristi poluvodički laser od 905nm, razlučivost raspona je 0,1m. Točnost raspona je 1m, a najudaljeniji mjerni raspon je 2 km; s TTL sučeljem (može izravno komunicirati s MCU- om), također može komunicirati s RS232 serijskim priključkom putem adaptera (zahtijeva kabel za prijenos podataka); također pružiti softver za testiranje gornjeg računala, komunikacijski protokol skupa uputa, pogodan za sekundarni razvoj kupaca, izgraditi vlastiti sustav mjerenja raspona; to je visoka integracija, niska potrošnja energije, senzor raspona male težine.
O ambalaži:

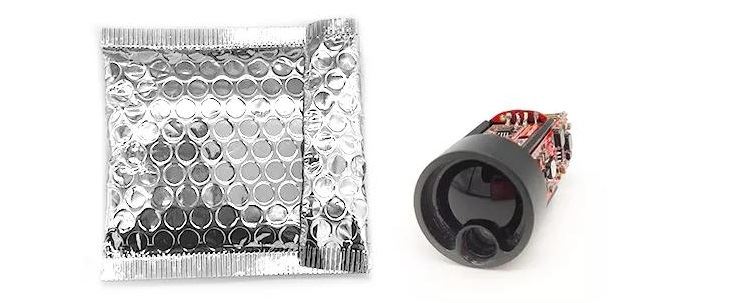

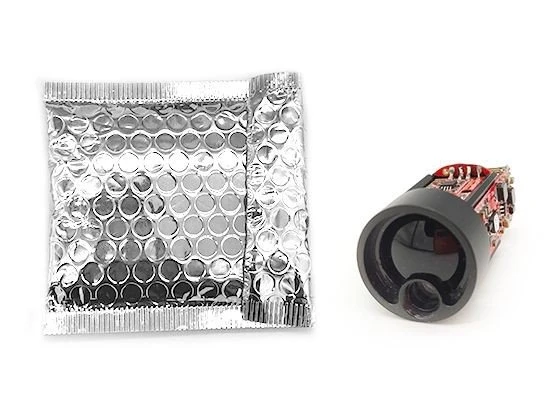

* Antistatička plastična vrećica*1
* Podržite prilagođeno pakiranje
* Ako trebate isporučiti u rasutom stanju, pružamo ekološki prihvatljive valovite kutije otporne na udarce.
Razmatranja mjerenja
Čimbenici koji utječu na sposobnost raspona
1) Reflektivnost cilja: Općenito govoreći, što je veća reflektivnost cilja objekta, to je bolja sposobnost raspona. na primjer, za umjereni ciljni reflektivnost objekt, mjerni raspon je 600M, a može do 800M za objekt visoke reflektivnosti cilja, ali može biti samo 300M za nisku reflektivnost cilja. Sposobnost raspona drugih objekata može se dobiti isti zaključak. ( Možda nije moguće izmjeriti cilj koji teško može stvoriti difuzni odraz, kao što je površina vode.)
2) Ciljni oblik: Kada je cilj premalen ili neujednačen, sposobnost raspona i odgovarajući raspon brzine će se smanjiti.
3) Mjerni kut: Sposobnost raspona bila bi bolja ako je izmjereni objekt okomit u smjeru laserske emisije, što je veća brzina odziva u rasponu, Naprotiv, smanjit će se sposobnost raspona i brzina odziva; Moguće je da mjerni raspon ne može zadovoljiti sposobnost raspona navedenu u priručniku u nekim ekstremnim uvjetima.
4) Faktor okoline: čimbenici okoliša, uključujući intenzitet sunca, koncentraciju vodene pare u zraku i suspendirane čestice, odstupanje od kuta sunčeve svjetlosti itd.( kao što su kiša, magla, snijeg, magla, sumaglica itd.)
