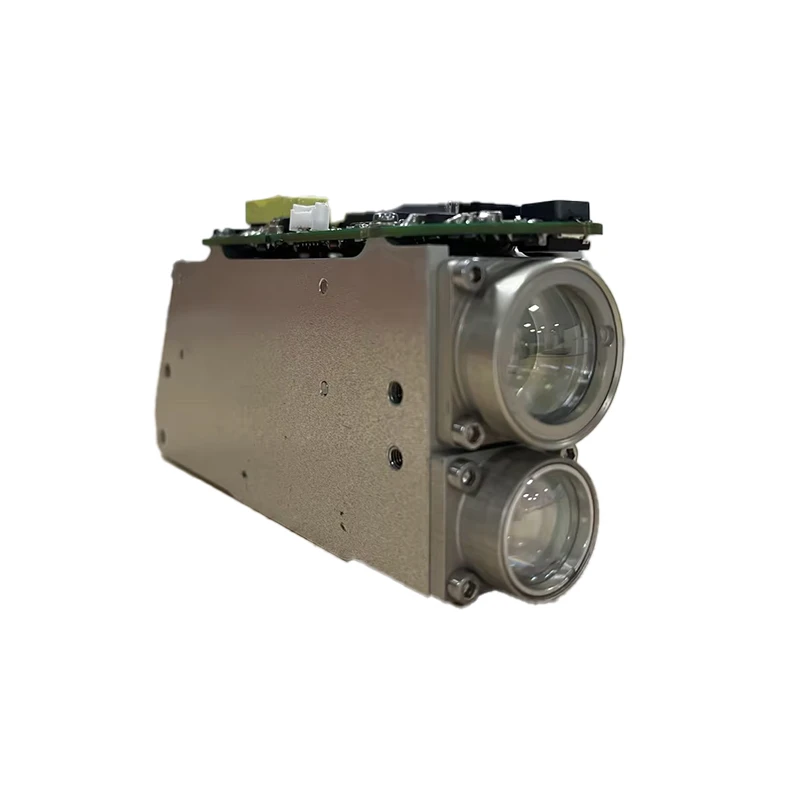

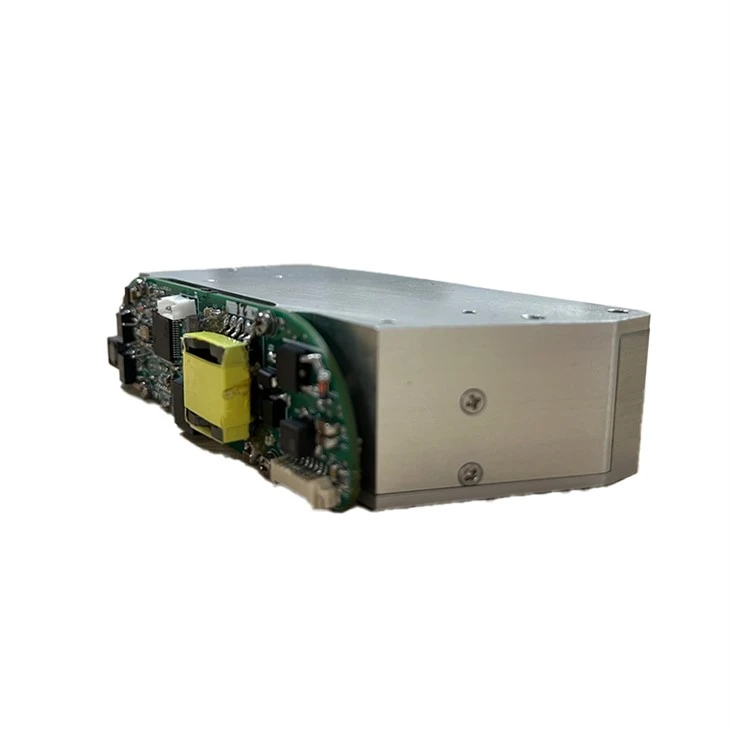

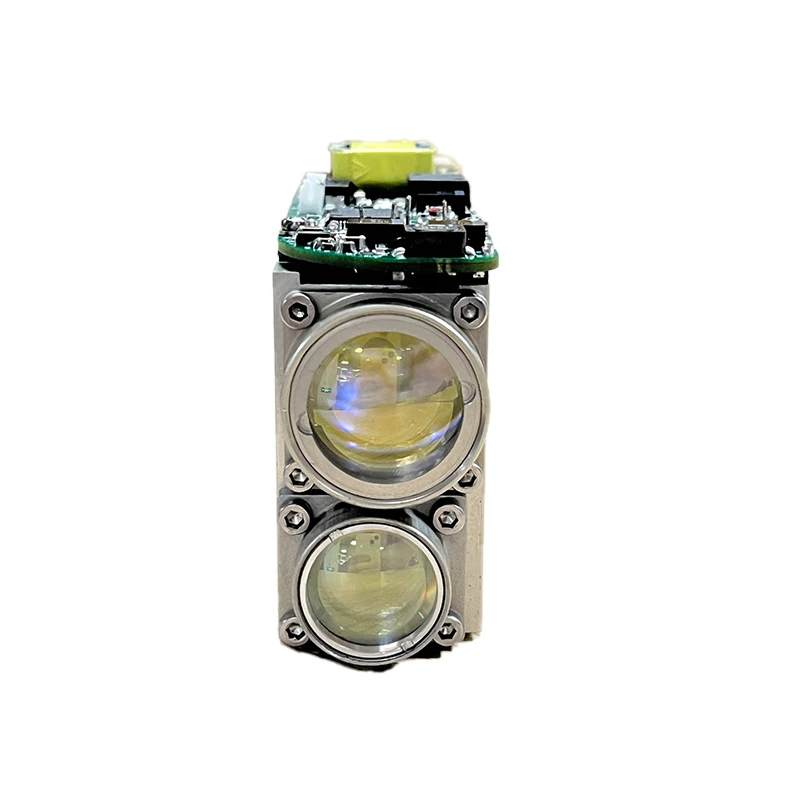

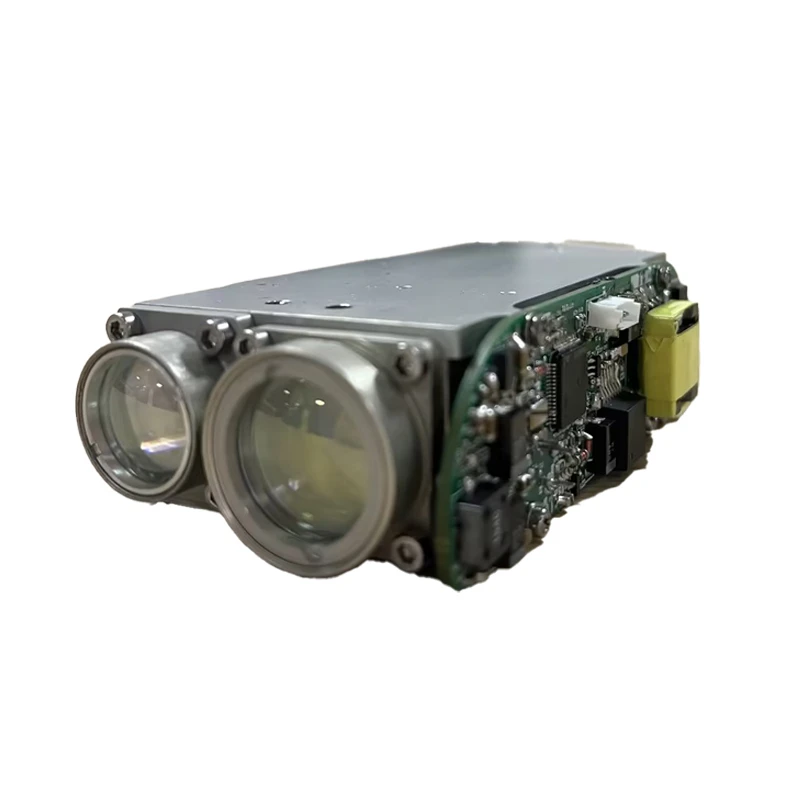

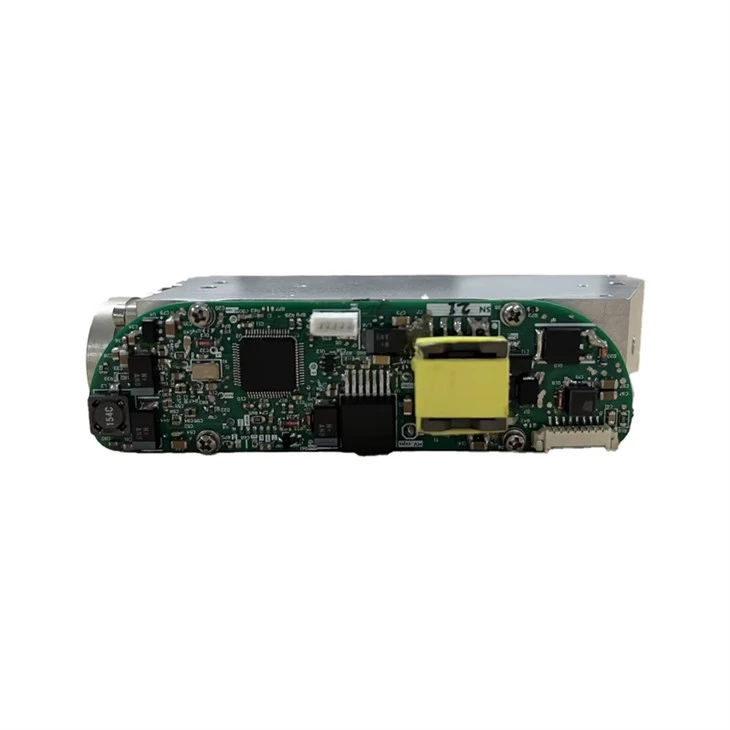

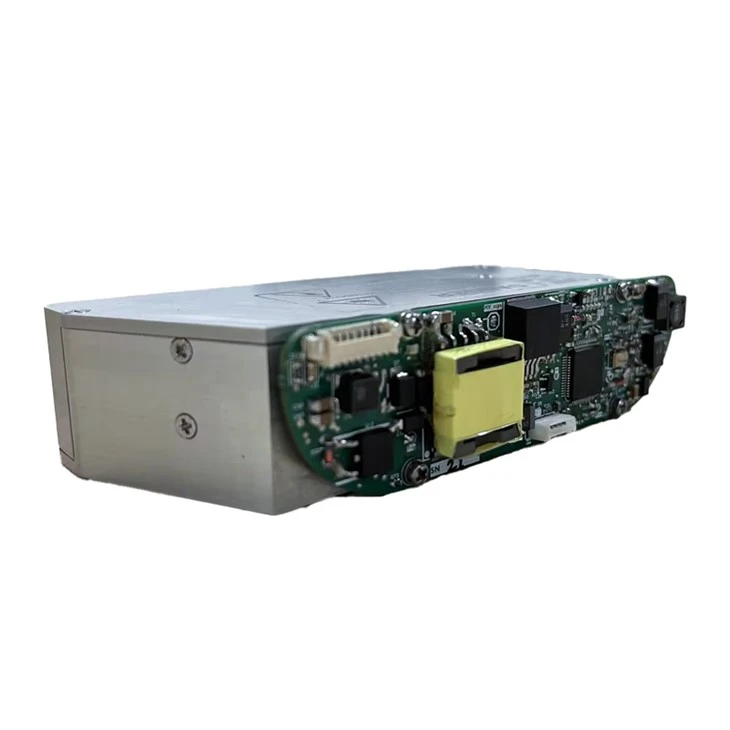

Vojni daljinomjer za velike udaljenosti
Vojni daljinomjer iznimno velike udaljenosti 16000 metara mali je modul koji se lako može integrirati u razne elektrooptičke sustave. Sustav bi se mogao koristiti u šumarstvu, upravljanju prirodnim resursima, općoj gradnji, komunalnim uslugama, rudarstvu, telekomunikacijama, sigurnosti i vojnim dijelovima. Modul je posebno prikladan za ručne vojne daljinomjere ili lake bespilotne letjelice ili dronove.
|
Rangiranje |
|
|
Parametar |
Specifikacija |
|
Vrsta lasera |
solid-state laser |
|
Valna duljina (nm) |
1064 |
|
Izlazna energija [po impulsu] (mJ) |
Nominalno 15 |
|
Širina impulsa (nS) |
< 5 |
|
Divergencija snopa [tipično] (mrad) |
< 1 |
|
Promjer grede [na izlazu] (mm) |
20 |
|
Otvor blende [glavni] (mm) |
16.5 |
|
Vrijeme zagrijavanja (min) 1 |
1 |
|
Detektor [glavni] |
APD s vremenskim varijantnim pojačanjem |
|
Granice očitanja raspona (m) |
Min. 100 maks. 16000 |
|
Rangiranje performansi2 [Std. Jasno 3 ; maks.] (m): čovjek [0,45 × 1,8 m] vozilo [2,3 × 2,3 m] zgrada [velika] |
2800 6000 12000 |
|
Preciznost dometa [tipično] (m) |
±2 |
|
Brzina dometa [po minuti] (Hz):
Tipično Max.4
|
0.2 1: intervali od 20 hitaca na 0.5Hz s periodom hlađenja [ukupno trajanje 2 min] |
|
Sigurnost i zaštita |
|
|
Laserska klasifikacija |
Klasa 3R |
|
Filtar vidljive emisije |
blokiranje |
|
Vidljiva emisija [@ Veća ili jednaka 5 m] |
NULA |
|
Zvučna emisija [@ Veća ili jednaka 5 m] |
NULA |
|
podrška |
|
|
MTBF1 [zemaljski mobilni] (pucnji) |
> 1,000,000 |
|
Jamstvo (godina) |
1 |
|
Tehnički servis (godina) |
10 |
|
Komunikacije |
|
|
Luka(i) |
Serijski |
|
Tip |
RS422 Full-DUPLEX |
| Brzina prijenosa podataka | 38400 |
|
Fizičke karakteristike |
|
|
Masa [približno] (g) |
< 250 |
| Dimenzije (mm): Dužina [tijelo] *Širina [tijelo] *Visina [tijelo] |
119*61*28 |
|
Montaža |
3-točkasti stražnji nosač, urezane M3 rupe (5 mm dubine) |
|
Električni zahtjevi |
|
|
Radni napon [vanjski] (Vdc) |
18 do 36 (optimalno 24) |
|
Prosječna potrošnja energije (W) |
< 6 |
|
Odvod struje @ 24VDc (A) |
1 |
| Ekološki | |
|
Radna temperatura (stupnjevi): |
-30 stupanj do +60 stupanj |
|
Temperatura skladištenja (stupnjevi): |
-40 stupanj do +70 stupanj |
|
Zaštita okoliša |
Nezatvoreno (modul) |
